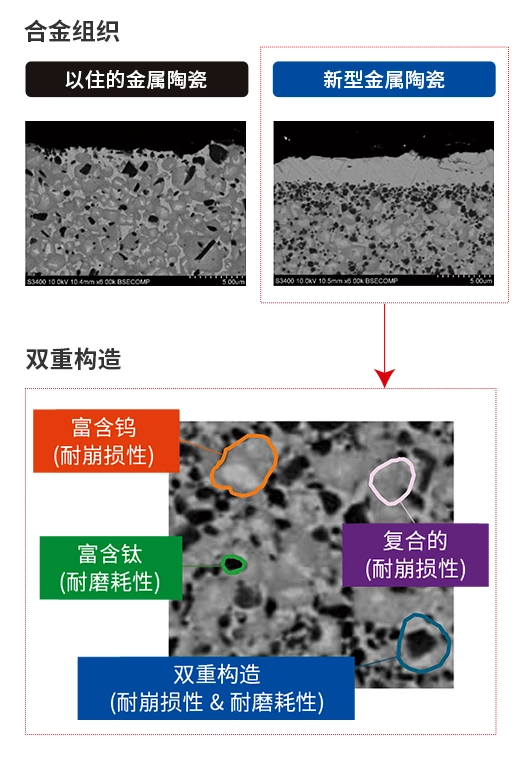

新型金属陶瓷 — 合金组织和物理性能得到大幅改善
① 较厚的表面金属相 → 稳定的焊接性
② 双重构造 → 物理性能的提高
向左或向右
滑动即可查看。
用途 | 分类 | ISO 分类记号 |
材质 | 硬度 | 抗折力 | |
---|---|---|---|---|---|---|
HRA | Hv(GPa) | (GPa) | ||||
圆锯素材 | P类合金 | P20 | AP209H | 91.7 | 16.1 | 2.1 |
P30 | AP211 | 90.8 | 14.9 | 2.5 | ||
P30 | AP211S | 91.0 | 14.8 | 2.5 | ||
P40 | AP112 | 90.0 | 13.9 | 2.6 | ||
P40 | AP112S | 90.4 | 14.4 | 2.4 | ||
金属陶瓷 | P20 | AT6010 | 92.4 | 15.8 | 2.3 | |
P30 | AT616 | 92.1 | 14.5 | 1.8 | ||
P30 | AT6013 | 91.6 | 14.5 | 2.2 | ||
P30 | AT5016 | 91.1 | 14.5 | 2.5 | ||
K类合金 | --- | AK308 | 90.5 | 14.3 | 3.1 | |
高耐磨耗性 材质 |
--- | AK102 | 93.4 | 19.4 | 2.9 | |
--- | AK202 | 92.8 | 18.1 | 2.9 | ||
--- | AK203 | 92.0 | 16.8 | 2.5 |
新开发的新型金属陶瓷系列有稳定的焊接性并且物理性能得到大幅改善。
① 较厚的表面金属相 → 稳定的焊接性
② 双重构造 → 物理性能的提高
